電磁流量計

當前位置:網站首頁 > 產品展示 > 電磁流量計

ROX-F-SA系列電磁流量計

產品介紹:

ROX-F系列電磁流量計適用于電導率大于5μS/cm導電介質，公稱通徑范圍寬，適應各種實際環境條件，具有多種供電方式，多種信號輸出，采用標準RS-485串行通訊接口，支持國際通用標準MODBUS-RTU通訊協議和GPRS等多種無線和有線通信組網方式，具有累積脈沖當量輸出。提供可遠程網絡訪問的無線抄表系統（計算機管理軟件和數據庫）。

功能特點

◆ 非常優秀的測量重復性和線性度

◆ 良好的可靠性和抗干擾性能

◆ 良好的耐壓密封性

◆ 低壓損的測量管

◆ 高智能化

◆ 免維護

行業應用

電磁流量計是一種高精確度、高可靠性的速度式流量計，廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、水處理、供水、供熱、環保等行業。

產品概述
電磁流量計由傳感器和轉換器兩部分組成，傳感器由測量管、電極、勵磁線圈、鐵芯和殼體等部分組成。轉換器將流量信號放大、處理、運算后，可顯示瞬時流量、累積流量，輸出脈沖、模擬電流等信號，用于流體流量的測量與控制。 PMF系列電磁流量計采用智能轉換器，不僅具有測量、顯示等功能，而且支持?jǐn)?shù)據遠傳、無線遙控、報警等功能。

工作原理

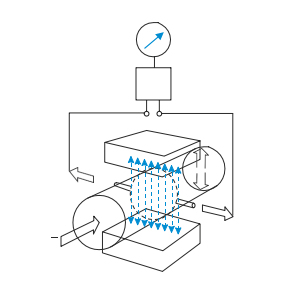

電磁流量計工作原理基于法拉第電磁感應定律。右圖中上下兩端的兩個電磁線圈產生恒定或交變磁場，當導電介質流過電磁流量計時，流量計管壁上的左右兩個電極間可檢測到感應電動勢，這個感應電動勢大小與導電介質流速、磁場的磁感應強度、導體寬度（流量計測量管內徑）成正比，再通過運算就可以得到介質流量。

感應電動勢工藝參數方程為：
E = K B V D
式中：E —感應電動勢；D —測量管內徑；B —磁感應強度；

V—平均流速；K —與磁場分布及軸向長度有關的系數；

性能參數

執行標準	JB/T 9248-1999
公稱通徑	15~1200mm
流速范圍	0－10m/s
準確度	±0.5%R，±1%R（DN20以下)
介質電導率	理論值≥5uS/cm，實際使用≥30uS/cm
公稱壓力	1.0、1.6、2.5、4.0MPa
環境溫度	-10℃ ~ 55℃

介質溫度	襯里材質	極限溫度
	氯丁橡膠（CR）	0-80℃
	聚四氯乙烯（PTFE）	0-120℃
	聚全氟乙丙烯（FEP）	0-120℃
	可溶性聚四氟乙烯（PFA）	-10-180℃
	聚氨酯（PU）	-20-60℃

輸出信號	4-20mA；脈沖/頻率2kHz(默認)，5KHz(Max)；
電纜口尺寸	M20 × 1.5 （標配尼龍防水接頭，可選配防爆金屬接頭）
電源電壓	110/220VAC(100-240VAC)，50Hz/60Hz；24VDC ±10%
功耗	≤15VA
通信方式	RS-485，支持標準MODBUS-RTU協議、HART協議；GPRS
信號電極和接地電極材料	不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑金、碳化鎢
電極形式	內插式
電極數量	標配3-4電極（2個測量電極+1個接地電極），按口徑配置
外殼材料	標配碳鋼，不銹鋼
防護等級	分體型	IP65、IP67、IP68
	一體型	IP65
間距/配線長度（分體式）	標配10米連接線，可選1~300米。

ROX-F系列電磁流量計選型表

系列	后綴										說明
ROX-F											電磁流量計
型式	G-										法蘭型
壓力等級 *1		PN6									國標法蘭，0.6MPa
		PN10									國標法蘭，1.0MPa
		PN16									國標法蘭，1.6MPa
		PN25									國標法蘭，2.5MPa
		PN40									國標法蘭，4.0MPa
		JIS10K									日標法蘭，JIS10K
		ANSI150									美標法蘭，ANSI150
管道直徑 *2			-15								DN15，最小口徑
			-1200								DN1200，最大口徑
外殼材料											碳鋼（默認不寫）
				M1							不銹鋼304
				M2							不銹鋼316L
電極材料					K1						不銹鋼316L
					K2						哈氏合金C(HC)
					K3						哈氏合金B(yǎng)(HB)
					K4						鈦(Ti)
					K5						鉭(Ta)
					K6						鉑(Pt)
					K7						碳化鎢(WC)
襯里材料						F1					氯丁橡膠(CR)
						F4					聚四氟乙烯(PTFE)
						F6					聚氨酯橡膠(PU)
						F2					聚全氟乙丙烯F46(FEP)
						F21					聚全氟乙丙烯F46(FEP)加鋼網 *5
						F3					PFA塑料(PFA)
						F31					PFA塑料(PFA) 加鋼網 *5
介質溫度							T0				0~80℃
							T1				0~120℃
							T2				-10~60℃
							T4				-10~180℃
							T5				-20~60℃
防護等級								W65			IP65防護
								W67			IP67防護
								W68			IP68防護
轉換器安裝方式									SA		SA一體型
									SF		SF分體型 *6
									SG		SG分體型 *6
附加功能選項										/T1	一路4-20mA輸出
										/TH1	4-20mA輸出+HART通訊功能
										/C3	RS-485通訊
										/TF1	1路頻率/脈沖輸出
										/P1	24V DC供電
										/EX	防爆型*7
1 傳感器其他特殊壓力等級需要和廠家協商定制。 2 管道直徑選取時需要考慮到介質流速，建議流速范圍1m/s~5m/s，其他特殊管道直徑需要和廠家協商定制。 3 電極材料選選取時要根據介質的腐蝕性和電極材料的特性表，其他特殊電極需要和廠家協商定制。 4 襯里材料選取時要根據現場的工況環境，介質的溫度不能超過襯里的耐溫范圍，其他特殊襯里材料需要和廠家協商定制。 5 有負壓的場合需要選擇加鋼網，需要根據口徑聯系廠家協商。 6 信號線纜長度默認10米，如需其他長度，請與廠家聯系。 *7 防爆型電磁流量計只提供一體型。

訂貨須知

選擇電磁流量計應明確如下幾個問題

（1）被測介質必須是導電流體，對于氣體、油品、有機溶劑等不導電的介質不能測量。
（2）訂貨時選擇型號規格時應向廠方提供電磁流量計的測量范圍，廠方在此測量范圍內進行標定以保證儀表的測量精度。
（3）用戶應向廠家提供被測介質、工藝參數、流量以及工作溫度，壓力等選型表中的參數，根據這些參數，選擇合適的流量計。
（4）選購分體型電磁流量計時，用戶根據轉換器安裝位置至傳感器的距離，向廠方提出配線的長度要求。
用戶如果需要安裝配件，如配套法蘭，金屬環墊，螺栓，螺母，墊圈及其它附加要求，可在訂貨時提出。

選型說明

儀表的選型是儀表應用中非常重要的工作，有關資料表明，在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。

選型表詳細說明

壓力等級
◆ 壓力等級是指?jìng)鞲衅魉艹惺艿念~定壓力等級。通常，傳感器所受壓力由設備（例如泵等）對所測流量的管道內介質施
加的壓力決定，超出傳感器的額定壓力，會導致電磁流量計漏水而不能正常工作甚至損壞電磁流量計。
◆ 壓力等級主要有1.0MPa、1.6MPa、2.5MPa、4.0MPa。
◆ 在選用壓力等級時，應該留有一定的余量。例如，管道介質的工作壓力是0.8MPa，則至少選用1.6MPa的電磁流量計壓力等級。
安裝形式
◆ 法蘭安裝。
◆ 需要與所測流量的管道安裝方式相配合。法蘭安裝需要在所測流量的管道上安裝有法蘭接口。
◆ 可安裝電磁流量計的管道有不銹鋼管、鑄鐵管、PE 管等，不同的管道需要選擇不同安裝形式的電磁流量計，安裝時均需可靠接地，PE管等非金屬管道需要特別注意。
口徑
電磁流量計的口徑一般應匹配所測流量管道的口徑，同時口徑的選擇也應匹配所測介質的流速，參見口徑選擇表，盡量使得所測介質的常用流量在表格中的黃色字體區域。
口徑選擇表

口徑	流速 (m/s) —— 流量對照表 (m3/h)
mm	0.5	1	2	3	4	5	6	7	8	9	10
15	0.3	0.6	1.3	1.9	2.5	3.2	3.8	4.5	5.1	5.7	6.4
20	0.6	1.1	2.3	3.4	4.5	5.7	6.8	7.9	9	10.2	11.3
25	0.9	1.8	3.5	5.3	7.1	8.8	10.6	12.4	14.1	15.9	17.7
32	1.4	2.9	5.8	8.7	11.6	14.5	17.4	20.3	23.2	26.1	29
40	2.3	4.5	9	13.6	18.1	22.6	27.1	31.7	36.2	40.7	45.2
50	3.5	7.1	14.1	21.2	28.3	35.3	42.4	49.5	56.5	63.6	70.7
65	6	11.9	23.9	35.8	47.8	59.7	71.7	83.6	95.6	107.5	119.5
80	9	18.1	36.2	54.3	72.4	90.5	108.6	126.7	144.8	162.9	181
100	14.1	28.3	56.5	84.8	113.1	141.4	169.6	197.9	226.2	254.5	282.7
125	22.1	44.2	88.4	132.5	176.7	220.9	265.1	309.2	353.4	397.6	441.8
150	31.8	63.6	127.2	190.8	254.5	318.1	381.7	445.3	508.9	572.5	636.2
200	56.5	113.1	226.2	339.3	452.4	565.5	678.6	791.7	904.8	1017.9	1131
250	88.4	176.7	353.4	530.1	706.9	883.6	1060.3	1237	1413.7	1590.4	1767.1
300	127.2	254.5	508.9	763.4	1017.9	1272.3	1526.8	1781.3	2035.7	2290.2	2544.7
350	173.2	346.4	692.7	1039.1	1385.4	1731.8	2078.1	2424.5	2770.9	3117.2	3463.6
400	226.2	452.4	904.8	1357.2	1809.5	2261.9	2714.3	3166.7	3619.1	4071.5	4523.8
450	286.3	572.5	1145.1	1717.6	2290.2	2862.7	3435.3	4007.8	4580.4	5152.9	5725.5
500	353.4	706.9	1413.7	2120.6	2827.4	3534.3	4241.1	4948	5654.8	6361.7	7068.5
600	508.9	1018	2036	3054	4071	5089	6107	7125	8143	9161	10179
700	692.7	1385	2771	4156	5542	6927	8313	9698	11083	12469	13854
760	816.6	1633	3266	4899	6532	8166	9799	11432	13065	14698	16331
800	904.8	1810	3619	5429	7238	9048	10857	12667	14476	16286	18095
900	1145.1	2290	4580	6871	9161	11451	13741	16031	18322	20612	22902
1000	1413.7	2827	5655	8482	11310	14137	16964	19792	22619	25447	28274
1200	2035.7	4071	8143	12214	16286	20357	24429	28500	32572	36643	40715

注：
1. 表中流量/流速數據為近似值，藍色區域?yàn)橥扑]的流量計測量流量/流速。
2. 其他口徑可定制。
流速流量換算公式：流速v=354×流量qv/D2 式中:qv-m3/h,v-m/s,D(DN)-mm
流速范圍:0.3～10m/s
流量計口徑、流速與流量關系的曲線

選擇傳感器的口徑與連接的工藝管道口徑相同的情況
◆通常選擇流量計口徑與工藝管道口徑相同，既滿足工程需要，又安裝方便，無壓力損失，建議管內的流速在0.5~5m/s范圍內。
◆新設計的工程，在選擇流速時既要考慮現在的工作情況，又要考慮將來設備滿負荷運轉時的情況。新設備運行時，流速處于較低的狀態，當正常生產后，管內流速就處于較高狀態。
◆在選型正確的前提下，只需更改儀表的量程設置就能適應不同的流速。
電極材料

◆電極用來得到流量的電信號，會直接與所測介質接觸，所以在選擇電極材料時需要考慮電極材料與被測介質的適應性，即需考慮電極材料的耐腐蝕性、鈍化、磨損等因素。
◆多種電極材料可以選擇（包括不銹鋼316L、哈氏合金B(yǎng)(HB)、哈氏合金C(HC)、鈦(Ti)、鉭(Ta)、鉑(Pt)、碳化鎢(WC)等），以適應不同的測量介質。
◆電極材料的選擇應根據被測量介質的腐蝕性確定，電極材料的耐腐蝕性見電極材料的耐腐蝕性和使用范圍表，更詳細的資料可在防腐手冊中查找。
電極材料的耐腐蝕性和使用范圍表

材料

耐腐蝕性能

不銹鋼316L

適用 : 1. 生活用水、工業用水、原水井水、城市污水

2. 弱腐蝕性酸、堿、鹽溶液

哈氏合金B(yǎng)(HB)

適用 : 1. 非氧化性酸，例如鹽酸（濃度小于10%）等

2. 堿（部分），例如氫氧化鈉（濃度小于50%），一切濃度的氫氧化銨堿溶液

3. 酸（部分），例如磷酸、有機酸不適用 : 硝酸

哈氏合金C(HC)

適用 : 1. 混酸，例如鉻酸與硫酸的混合溶液

2. 氧化性鹽類，例如Fe 3+ 、Cu 2+ 、海水不適用 : 鹽酸

鈦(Ti)

適用 : 1. 鹽（部分），例如(1) 氯化物（氯化物/鎂/鋁/鈣/銨/鐵等）

(2) 鈉鹽、鉀鹽、銨鹽、次氯酸鹽、海水

2. 堿（部分），例如濃度小于50%氫氧化鉀、氫氧化銨、氫氧化鋇堿溶液不適用 : 鹽酸、硫酸、磷酸、氫氟酸等還原性酸

鉭(Ta)

適用 : 1. 強酸，例如鹽酸（濃度小于40%）、稀硫酸和濃硫酸（不包括發煙硫酸）

2. 二氧化氯、氯化鐵、次氯酸、氰化鈉、乙酸鉛等

3. 氧化性酸，例如硝酸(包括發煙硝酸)等，溫度低于80℃的王水不適用 : 堿、氫氟酸

鉑(Pt)

適用 : 幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸）不適用 : 王水、銨鹽

碳化鎢(WC)

適用 : 無腐蝕性，強耐磨性介質

襯里材料

◆襯里材料根據被測介質的腐蝕性、磨損性及溫度來選擇，常用襯里材料適用性能見常用襯里材料適用性能表。
◆橡膠具有耐磨特點，廣泛用于測量水、工業水、廢水、污水、礦漿、泥漿、纖維漿等介質。
◆聚四氟乙烯(PTFE)襯里具有優良的耐強酸、強堿腐蝕的性能，它也具有可靠的耐高溫性、高溫下不變形，不降低絕緣電阻的性能；它還具有不粘性，即不和其他物質相粘接，表面光滑。因此測量粘度大(如糖漿)或容易結疤的介質（如氧化鋁），強腐蝕性介質（如硫酸、硝酸、鹽酸、磷酸等），溫度較高的介質或定期用蒸汽沖洗管道的場合及有衛生要求的食品（如碑酒、牛奶、麥芽汁）均可選用聚四氟乙烯襯里。
常用襯里材料適用性能表

襯里材料	名稱	符號	性能	適用范圍
橡膠	氯丁橡膠	CR	1 耐油 , 耐溶劑 , 耐氧化 , 耐一般酸堿鹽等介質腐蝕 2 有極好的彈性，耐磨性，但耐寒性較差	1 0℃ - +80℃的非強酸、強堿、強氧化性介質 2 可測污水、泥漿
	聚氨酯橡膠	PU	1 硬度高、耐油、耐溶劑，具有極好的耐磨性和耐寒性 2 耐水性差，長時間與水作用會發生水解	1 -20℃～+60℃的弱腐蝕性介質 2 常用于測量漿液
氟塑料	聚四氟乙烯	PTFE或F4	1 是塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑，不耐三氟化氯，高溫三氟化氧，高流速液氟，液氧，臭氧的腐蝕 2 耐損磨性較差 3 抗負壓能力差	1 -25℃ - +120℃ 2 濃酸、堿等強腐蝕性介質 3 衛生類介質
	聚全氟乙丙烯	FEP或F46	1 有疏水性和不粘性 2 耐腐蝕能力僅次于聚四氟乙烯 3 耐負壓要求較高時可加金屬網，提高耐負壓能力 4 耐磨性能稍差	1 -25℃ - +120℃非強磨性介質 2 衛生類介質
	PFA塑料	PFA	性能與聚四氟乙烯相近	1 -10℃ - +180℃非強磨性介質 2 衛生類介質

最高使用溫度
◆最高使用溫度主要由被測介質的溫度、流場情況（流速等）決定，有時也需要考慮環境溫度的影響。
◆在管道流動中介質的溫度通常比靜止?fàn)顟B(tài)時的溫度高一些。如果靜止時被測介質的溫度接近選型中某一檔的上限量程（例如最高使用溫度的80℃），則選用高一級的最高使用溫度選項。例如靜止時被測介質的溫度70℃，建議用戶選擇最高使用溫度選項≤120℃。
◆為獲得準確的被測介質溫度，建議用戶在被測介質管道內安裝溫度測量?jī)x器。

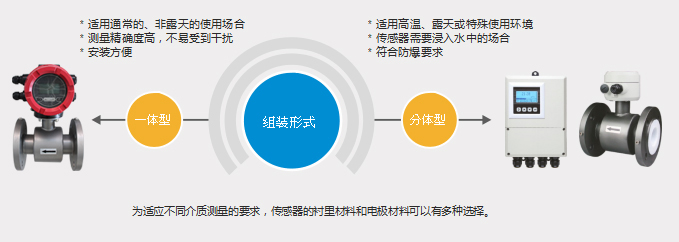

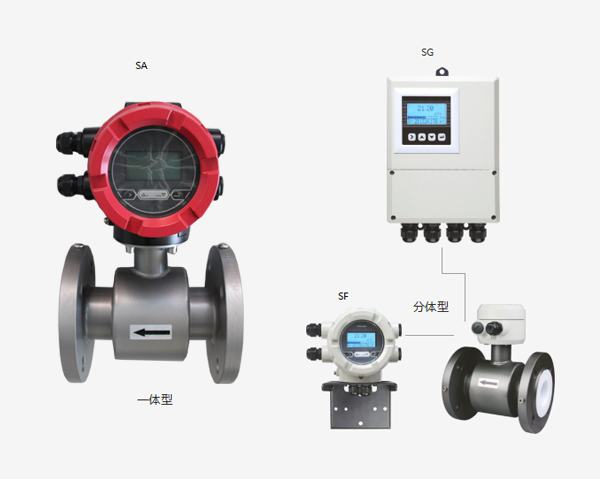

流量計結構

一體型
現場環境較好的條件下，一般選用一體型，即傳感器和轉換器組成一體，參見第三頁產品概述中一體型電磁流量計圖。
◆傳感器與智能轉換器組裝在一起，價格及安裝費用較經濟，顯示直觀。
◆若安裝在不易接近的場所，則維護不便。
◆防止智能轉換器的電子部件受管道流體溫度影響。
◆應避免直接安裝于室外或較惡劣的使用環境中。
◆一體型默認防護等級為IP65。
分體型
在以下情況下使用時選用分體型：
◆環境溫度或轉換器表面溫度大于55℃的場合。
◆管道震動較大的場合。
◆會對轉換器的鋁殼嚴重腐蝕的場合。
◆現場濕度較大或有腐蝕性氣體的場合。
◆流量計裝在高空或井下等調試不方便的場合。
◆分體型默認防護等級為IP68。在不用浸入水中或其他特殊條件時，可選擇IP65防護等級的分體型電磁流量計，這在訂購時需特別提出。
說明：
◆分體型電磁流量計的傳感器安裝于工藝管道上，也可長期埋于地下積水場所（IP68型），而智能轉換器安裝在儀表室或傳感器附近。
◆采用分體型電磁流量計時，智能轉換器可遠離現場惡劣環境，使用人員檢查、調整、設定儀表工作狀態比較方便。
◆應考慮電纜傳輸距離的影響及安裝，一般不超過30m。
◆傳感器與轉換器之間的連接電纜，現場安裝時要求用布線管保護電纜。

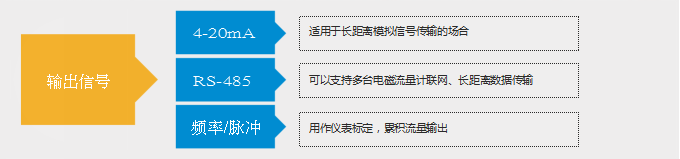

輸出信號
ROX-F系列電磁流量計的輸出信號有4-20mA、RS-485、頻率/脈沖三種類型。用戶需要根據實際情況和配套儀器設備來選擇輸出信號。

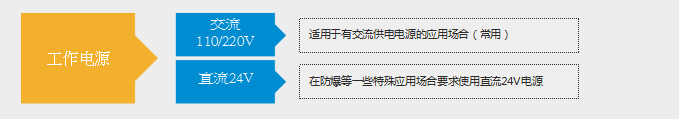

工作電源
ROX系列電磁流量計的工作電源有交流110/220V(100-240V)、直流24V兩種。

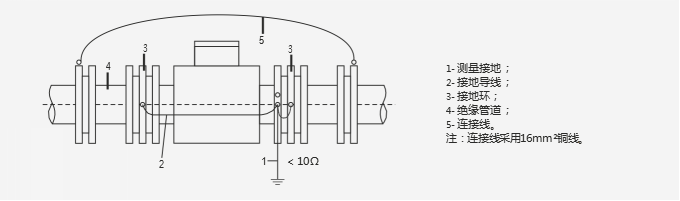

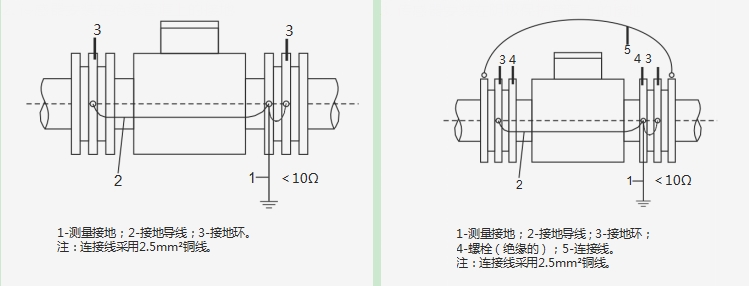

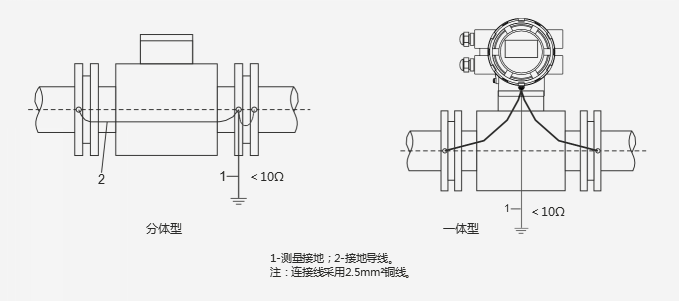

接地環選項
◆接地環用來將被測介質接地，提高電磁流量計測量的穩定性。但接地環需要與被測介質接觸，存在被腐蝕和磨損的可能性，通常在使用一段時間后，需要進行更換。
◆ROX-F系列電磁流量計一般都采用接地電極代替接地環，已經能達到比較好的接地效果，增加了使用的方便性和可靠性。
◆一些小口徑的電磁流量計只有2個電極，用戶可根據現場需要配置雙接地環。
◆在安裝接地環時，接地環需要安裝在準確的管道位置，以免影響被測介質的流場。

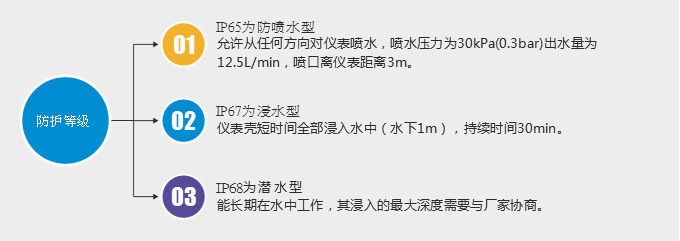

防護等級
按照國標GB 4208-48或國際電工委員會IEC標準（IEC 529-76）關于外殼防護等級為：

防護等級選用原則應根據以上要求及儀表實際的條件選定，若儀表在地面以下的，經常受水淹的，應選用IP68；若儀表安裝在地面以上非暴露環境的，可選用IP65。

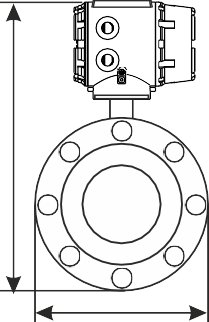

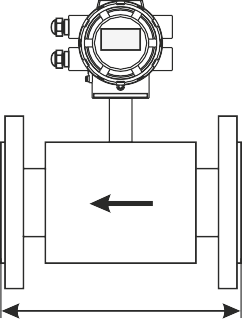

尺寸

一體型

口徑	尺寸			重量
口徑	L	W	H	重量
15	200	95	315	6
20		105	315	6.5
25		115	315	6.8
32		140	315	7.1
40		150	315	7.6
50		165	320	9.9
65		185	350	10.6
80		200	365	12.3
100	250	220	380	14.7
125	250	250	410	17.9
150	300	285	440	24.6
200	350	340	495	32.7
250	450	395	560	43.5
300	500	445	600	58
350	550	505	670	78
400	600	565	720	97
450		615	765	110
500		670	820	122
600		780	930	161
700	700	860	1010	241
800	800	975	1110	420
900	900	1075	1210	541
1000	1000	1175	1310	668
1200	1200	1405	1540	858

分體型

口徑	尺寸			重量
口徑	L	W	H	重量
15	200	95	220	5.5
20		105	220	6
25		115	220	6.3
32		140	220	6.6
40		150	220	7.1
50		165	225	9.4
65		185	255	10.1
80		200	275	11.8
100	250	220	285	14.2
125	250	250	315	17.4
150	300	285	345	24.1
200	350	340	400	32.2
250	450	395	465	43
300	500	445	505	58
350	550	505	575	78
400	600	565	625	97
450		615	670	112
500		670	725	122
600		780	835	161
700	700	860	915	241
800	800	975	1015	420
900	900	1075	1115	541
1000	1000	1175	1215	668
1200	1200	1405	1445	858
